我们常用的HDMI高清线的制造流程是怎样的

文章出处:责任编辑:人气:-发表时间:2019-05-30 14:01【

普旭作为HDMI高清线厂家,今天来讲解下自家的生产工艺流程,让大家多多了解我们生产商,制作产品并没有看起来那么简单,首先,在经过抽线,到线材的成型后:

1、剥去线材的外被,处理地线,再剥去铝箔麦拉层,露出芯线

2、按照HDMI高清线标准的Pin脚位置,用排线夹对芯线进行排线

3、排好线后,剥去芯线的绝缘外被,露出铜芯

4、将铜芯与连接器进行焊接,这步分为人工焊接和机器焊接

5、对焊接的锡点用光学放大镜进行检查,确认没有漏焊,空焊的情况

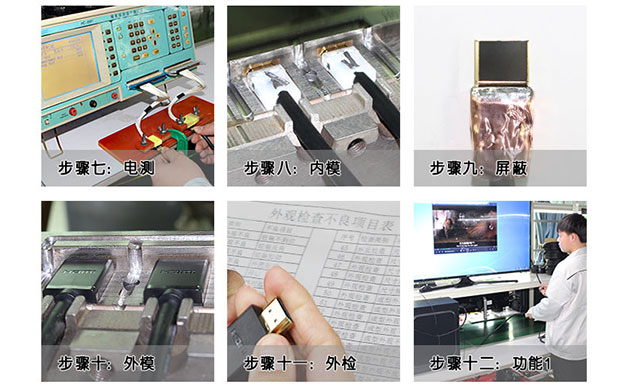

6、用检测仪器进行电测,看HDMI高清线两端能否正常工作

7、压内膜,为了更好的效果,我们还要用铜箔包裹内膜做第四层屏蔽层

8、用客户定制的模具压制成型外模,这样算是可以用的线了,但是质量并没保障

9、对外模进行检查,是否有出现外观不良表上所列举的各项问题点

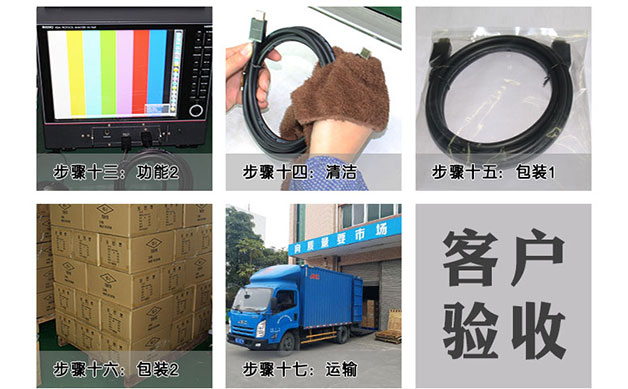

10、用高清电视,测试是否能正常使用,剔除不良品

11、引用影像分析仪测试各项性能指标是否在正常值内

12、最后就是清洁,打包送往客户手上

一条常规的HDMI高清线从无到有大概就经历了以上的步骤,其中比较重要的就是多次的检测,也是容易被忽略、省去的步骤。

但是,相信很多厂家都是能落实到每一步的流程上的,同时也感谢各大设备商、消费者对HDMI高清线的支持,让我们厂家可以继续为大家服务。

制造流程1

制造流程2

制造流程3
